Советы по эксплуатации кран-манипулятора

Крано-манипуляторная установка представляет собой технически сложное оборудование, эксплуатация которого требует профессиональных навыков и строгого соблюдения правил безопасности. Правильная подготовка техники, знание устройства управления и последовательное выполнение всех операций гарантируют эффективность работы и предотвращают аварийные ситуации. Этот материал содержит практические советы по безопасной эксплуатации КМУ для операторов различного уровня подготовки.

Подготовка крано-манипуляторного оборудования

Качественная подготовка кран-манипулятора перед началом работ составляет основу безопасной эксплуатации. Оператор должен убедиться в технической исправности всех систем и механизмов установки, проверить наличие необходимой документации и средств индивидуальной защиты. Перед выездом на объект следует изучить характеристики предстоящей работы, массу груза и условия его размещения на площадке.

Проверка технического состояния КМУ

Ежедневный осмотр крано-манипуляторной установки начинается с визуального контроля состояния металлоконструкций. Оператор должен обратить внимание на отсутствие трещин, деформаций и следов коррозии на стреле, опорных балках и других несущих элементах. Особое внимание уделяется местам сварных соединений и креплений секций стрелы, где возможно появление усталостных повреждений при длительной работе техники.

Гидравлическая система требует тщательной проверки перед началом смены. Необходимо осмотреть все шланги высокого давления на предмет потертостей, трещин или подтеканий рабочей жидкости. Уровень масла в гидробаке должен соответствовать рекомендуемым значениям, указанным в паспорте установки. Недостаточное количество масла приводит к перегреву гидронасоса и выходу из строя всей системы управления краном-манипулятором.

Электрооборудование и приборы контроля проверяются на исправность работы. Индикаторы грузоподъемности, датчики давления в гидросистеме, аварийная сигнализация должны функционировать корректно. Проверка тормозной системы автомобиля обязательна, так как при работе с выносными опорами стояночный тормоз фиксирует машину в неподвижном положении. Рычаги управления манипулятором должны перемещаться плавно, без заеданий и чрезмерных усилий.

Подготовка площадки для работы

Рабочая площадка для установки кран-манипулятора должна соответствовать требованиям безопасности и обеспечивать устойчивость техники во время выполнения операций. Грунт должен иметь достаточную несущую способность для восприятия нагрузки от опор. На мягких или неустойчивых грунтах необходимо использовать подкладки под выносные опоры, увеличивающие площадь опирания и распределяющие давление на большую поверхность.

Территория вокруг места установки крана очищается от посторонних предметов, строительного мусора и препятствий, которые могут помешать работе или стать причиной падения людей. Особое внимание уделяется обнаружению подземных коммуникаций - кабелей электроснабжения, газопроводов, водопроводных труб. Повреждение инженерных сетей при установке опор может привести к серьезным авариям и остановке работ на объекте.

Опасная зона вокруг кран-манипулятора ограждается и обозначается предупреждающими знаками. Радиус этой зоны определяется максимальным вылетом стрелы с учетом возможного раскачивания груза. Посторонние лица не должны находиться в опасной зоне во время работы установки. При работе вблизи линий электропередачи следует соблюдать минимальные допустимые расстояния, установленные правилами техники безопасности для каждого класса напряжения.

Технические характеристики и устройства управления

Перед началом эксплуатации оператор должен изучить технические характеристики конкретной модели крано-манипуляторной установки. Грузоподъемность зависит от вылета стрелы - чем больше расстояние от центра вращения колонны до крюка, тем меньшую массу груза можно безопасно поднять. Превышение допустимой нагрузки приводит к опрокидыванию автомобиля или разрушению элементов конструкции манипулятора.

Габаритные размеры и грузоподъемность

Максимальная грузоподъемность указывается для минимального вылета стрелы при работе на выносных опорах. По мере увеличения вылета допустимая масса груза уменьшается согласно грузовой диаграмме, размещенной в кабине оператора. Длина стрелы в максимально выдвинутом положении определяет высоту подъема и радиус действия крана-манипулятора. Телескопические секции выдвигаются гидроцилиндрами, обеспечивая плавное изменение вылета стрелы.

Угол наклона стрелы влияет на устойчивость системы и грузоподъемность. При малых углах подъема, когда стрела находится близко к горизонтальному положению, опрокидывающий момент достигает максимальных значений. Работа в таких условиях допускается только с уменьшенной массой груза. Предохранительные клапаны в гидросистеме предотвращают перегрузку, ограничивая давление рабочей жидкости при достижении критических значений нагрузки.

Габариты автомобиля с установленным манипулятором в транспортном положении должны соответствовать нормам, установленным для движения по дорогам общего пользования. Стрела складывается и фиксируется на специальных упорах, высота машины не должна превышать допустимые значения для проезда под мостами и путепроводами. Ширина транспортного средства с выступающими элементами конструкции учитывается при планировании маршрута движения к месту работ.

Типы управления и их особенности

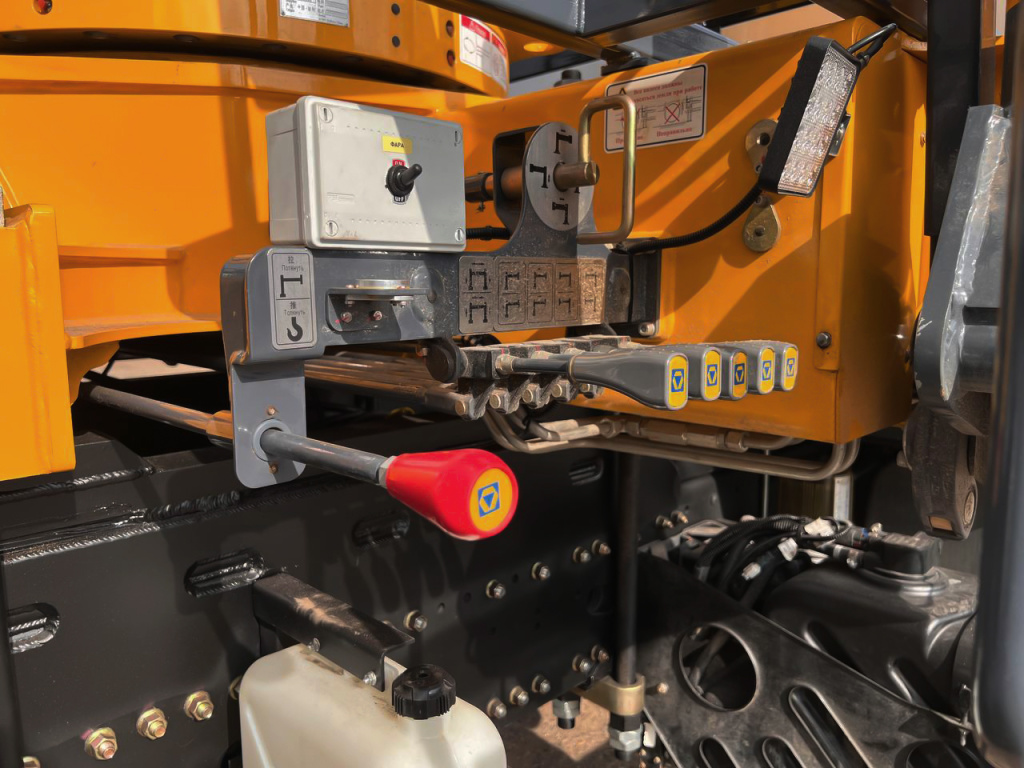

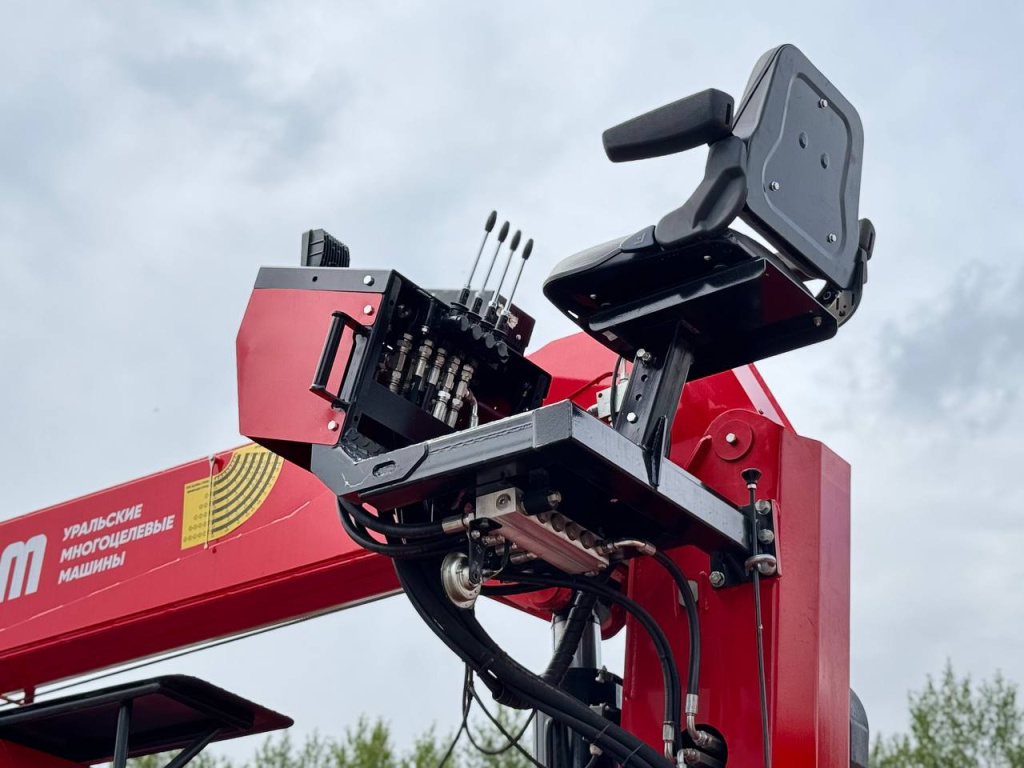

Современные крано-манипуляторные установки оборудуются различными системами управления. Гидравлическое управление обеспечивает плавность движений и точное позиционирование груза. Рычаги гидрораспределителя направляют поток масла к соответствующим гидроцилиндрам, вызывая подъем, опускание, поворот или телескопирование стрелы. Усилие на рычагах управления должно быть умеренным, чрезмерное сопротивление указывает на неисправности в системе.

Электрогидравлическое управление использует электрические сигналы для управления клапанами гидросистемы. Такая схема позволяет реализовать дополнительные функции безопасности, автоматическое ограничение грузоподъемности и защиту от опрокидывания. Датчики контролируют параметры работы кран-манипулятора и передают информацию на приборную панель оператора. При возникновении опасных ситуаций система автоматически останавливает движение или включает звуковую и световую сигнализацию.

Дистанционное управление кран-манипулятором с помощью радиопульта повышает безопасность работ. Оператор находится на безопасном расстоянии от груза и имеет лучший обзор рабочей зоны. Радиоуправление особенно удобно при выполнении монтажных работ, когда требуется точная установка элементов конструкции. Перед использованием дистанционного управления необходимо убедиться в надежности связи и отсутствии помех радиосигнала.

Правила техники безопасности

Соблюдение правил техники безопасности является обязательным требованием при эксплуатации крано-манипуляторного оборудования. Каждый оператор должен пройти специальное обучение, получить удостоверение машиниста и регулярно проходить инструктажи по безопасным методам работы. Знание потенциальных опасностей и способов их предотвращения снижает риск несчастных случаев и аварий на производстве.

Общие правила безопасности

Работа кран-манипулятора выполняется только при наличии необходимых документов - паспорта установки, актов технического освидетельствования, журнала осмотров и ремонтов. Оператор обязан иметь при себе удостоверение машиниста и медицинское заключение о допуске к управлению подъемными механизмами. Перед началом работ проводится целевой инструктаж по особенностям предстоящей операции и условиям на конкретном объекте.

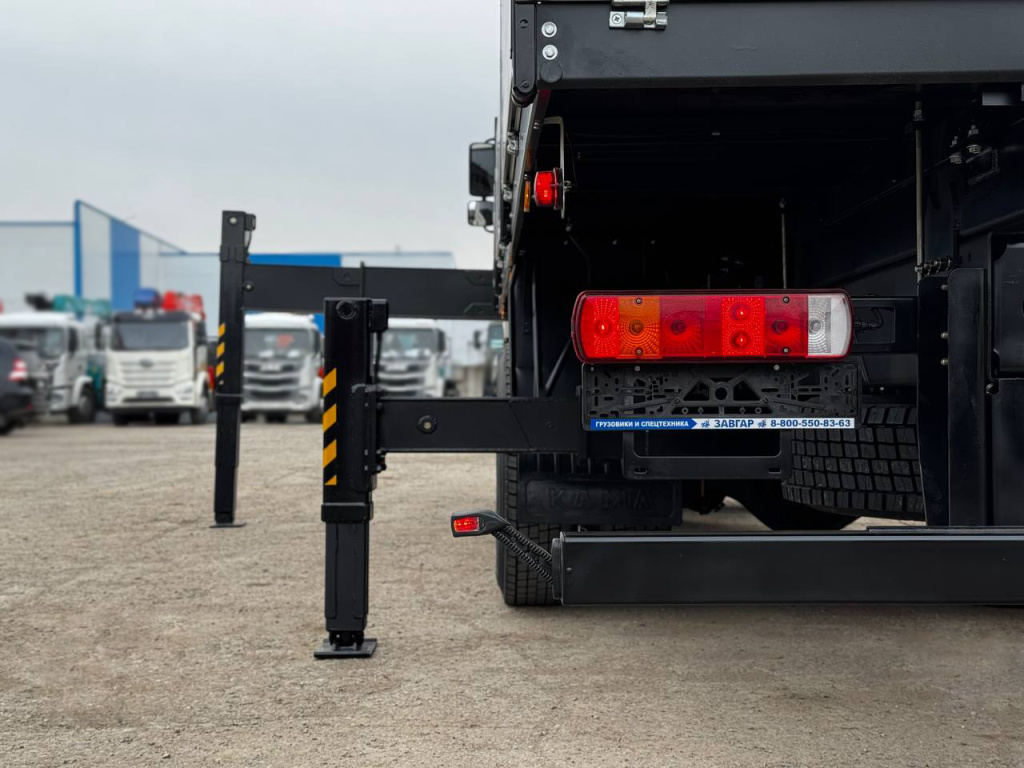

Установка выносных опор выполняется на ровной горизонтальной площадке с твердым покрытием или уплотненным грунтом. Все четыре опоры должны быть выдвинуты полностью и надежно зафиксированы. Контроль правильности установки осуществляется по индикаторам в кабине или визуально по положению штоков гидроцилиндров опор.

Строповка груза проводится в соответствии с установленными правилами. Грузозахватные приспособления - стропы, цепи, траверсы - должны иметь бирки с указанием грузоподъемности и срока следующего испытания. Поврежденные или изношенные стропы использовать запрещается. Центр тяжести груза должен находиться под точкой подвеса, что предотвращает раскачивание и переворачивание при подъеме. Острые края груза защищаются мягкими прокладками, предохраняющими стропы от перетирания.

Запрещенные действия при работе с КМУ

Категорически запрещается превышать максимальную грузоподъемность кран-манипулятора, указанную в грузовой диаграмме для данного вылета стрелы. Попытки поднять груз массой больше допустимой приводят к опрокидыванию машины или обрыву элементов металлоконструкции. Даже если груз кажется легким, необходимо проверить его фактическую массу перед началом подъема. Индикатор грузоподъемности должен показывать значения в пределах безопасной зоны.

Работа с подвешенным грузом над людьми или занятыми помещениями строго запрещена правилами безопасности. Падение груза с высоты представляет смертельную опасность для находящихся внизу людей. Перемещение груза выполняется по заранее определенным безопасным траекториям, минующим места скопления работников. Оператор кран-манипулятора должен постоянно контролировать положение груза и окружающую обстановку, готовый немедленно остановить движение при возникновении опасной ситуации.

Запрещено использовать кран-манипулятор не по прямому назначению. Не допускается транспортировка людей в грузозахватных приспособлениях или специальных люльках, не предусмотренных конструкцией данной установки. Применение крана для рывков, раскачивания застрявших предметов или протаскивания груза волоком создает динамические нагрузки, многократно превышающие расчетные значения. Такие действия приводят к разрушению элементов конструкции и травмированию людей.

Порядок работы кран-манипулятора

Правильная последовательность действий при работе на крано-манипуляторной установке обеспечивает безопасность и эффективность выполнения операций. Оператор должен четко следовать инструкциям производителя техники и соблюдать установленный порядок включения механизмов. Спешка и несоблюдение технологии работы приводят к авариям и поломкам дорогостоящего оборудования.

Инструкция по работе на КМУ

Перед началом работы оператор занимает место в кабине управления и проверяет исправность всех органов управления. Рычаги гидрораспределителя должны находиться в нейтральном положении, двигатель автомобиля запущен и прогрет до рабочей температуры. Давление в гидросистеме контролируется по манометру, нормальное значение указано в технической документации. Включение гидравлики производится плавным переводом соответствующего рычага или нажатием кнопки в зависимости от типа управления.

Установка выносных опор начинается с выдвижения балок в стороны от кузова автомобиля. Каждая опора опускается на грунт последовательно, контролируя равномерное распределение нагрузки.Правильность установки проверяется по горизонтальному положению кузова и отсутствию кренов в какую-либо сторону. Уклон более трех градусов не допускается для безопасной работы кран-манипулятора.

Работа со стрелой начинается с плавного подъема из транспортного положения. Снимаются фиксаторы, удерживающие стрелу на упорах, и медленным движением рычага управления конструкция переводится в рабочее положение. Все движения выполняются без резких рывков, контролируя отсутствие посторонних предметов и людей в зоне перемещения стрелы. После достижения необходимого угла подъема производится выдвижение телескопических секций на требуемую длину согласно расстоянию до места установки груза.

Режимы работы и их применение

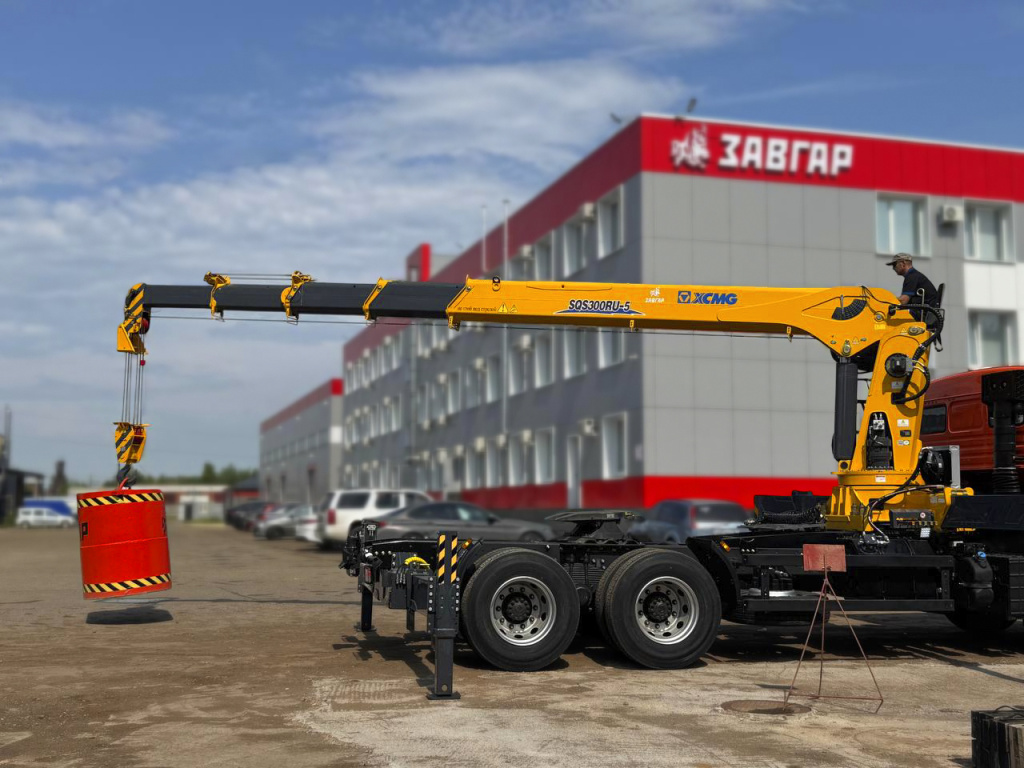

Крано-манипуляторные установки могут работать в различных режимах в зависимости от характера выполняемых операций. Режим подъема используется для вертикального перемещения груза с земли на требуемую высоту. Гидроцилиндр подъема стрелы создает усилие, преодолевающее массу груза и собственный вес металлоконструкции. Скорость подъема регулируется степенью открытия распределителя, плавное управление обеспечивает точное позиционирование.

Режим телескопирования позволяет изменять вылет стрелы без изменения угла её наклона. Выдвижение или втягивание секций производится гидроцилиндрами, расположенными внутри стрелы. Этот режим удобен для точной установки груза на требуемое расстояние от автомобиля. При работе в режиме телескопирования необходимо следить за показаниями индикатора грузоподъемности, так как допустимая масса груза уменьшается по мере увеличения вылета.

Поворот стрелы осуществляется вращением поворотной колонны вокруг вертикальной оси. Гидромотор или гидроцилиндр поворотного механизма обеспечивает плавное перемещение груза по горизонтальной дуге. Угол поворота современных установок достигает от 180 до 360 градусов, что позволяет работать в любом направлении от автомобиля. При повороте с грузом следует учитывать изменение устойчивости системы в зависимости от положения стрелы относительно опор.

Перевод КМУ из рабочего положения в транспортное

После завершения работы с грузом стрела переводится в транспортное положение в обратной последовательности. Сначала втягиваются телескопические секции до минимальной длины, затем стрела опускается и укладывается на упоры кузова автомобиля. Фиксаторы надежно закрепляют металлоконструкцию, предотвращая самопроизвольное движение при транспортировке техники по дорогам. Проверка надежности фиксации обязательна перед началом движения.

Втягивание выносных опор производится после полного опускания автомобиля на колеса. Гидроцилиндры опор поднимают плиты от поверхности грунта, затем балки задвигаются в транспортное положение и фиксируются замками. Убедиться в правильности сложения опор можно визуально или по индикаторам на панели управления. Движение машины с не полностью убранными опорами создает опасность повреждения конструкции и дорожно-транспортных происшествий.

Завершение работы с кран-манипулятором

По окончании рабочей смены оператор выполняет ряд обязательных процедур для безопасного завершения работы. Правильное завершение эксплуатации продлевает срок службы оборудования и предотвращает неисправности при следующем запуске техники.

Правила завершения работы

После перевода кран-манипулятора в транспортное положение необходимо отключить гидравлическую систему. Рычаги управления устанавливаются в нейтральное положение, давление в магистралях сбрасывается. Двигатель автомобиля работает несколько минут на холостом ходу для охлаждения всех агрегатов. Резкая остановка горячего двигателя может привести к деформации деталей и ускоренному износу.

Осмотр крано-манипуляторной установки после работы позволяет выявить возникшие дефекты и повреждения. Оператор обращает внимание на состояние металлоконструкций, отсутствие подтеканий масла из гидросистемы, целостность шлангов и электропроводки. Обнаруженные неисправности заносятся в журнал осмотров для последующего устранения. Своевременное обнаружение проблем предотвращает серьезные поломки и дорогостоящий ремонт.

Устранение неисправностей

Мелкие неисправности могут устраняться оператором непосредственно на месте работы при наличии необходимых инструментов и запасных частей. К таким работам относится подтяжка креплений, замена предохранителей, долив масла или охлаждающей жидкости. Однако серьезный ремонт гидравлической системы, замена поврежденных элементов стрелы или ремонт электрооборудования должны выполняться квалифицированными специалистами в условиях ремонтной мастерской.

При обнаружении трещин в металлоконструкциях эксплуатация кран-манипулятора немедленно прекращается. Работа с поврежденной стрелой представляет смертельную опасность, так как разрушение элемента под нагрузкой происходит внезапно. Техника отправляется на базу для проведения дефектовки и ремонта. Сварочные работы на несущих элементах выполняются только после расчета прочности и получения разрешения от технадзора.

Советы эксперта по безопасной эксплуатации КМУ

Опытные специалисты рекомендуют проводить ежедневное техническое обслуживание кран-манипулятора согласно графику, указанному в руководстве по эксплуатации. Регулярная смазка шарниров и подвижных соединений предотвращает ускоренный износ деталей. Замена масла в гидросистеме и фильтров должна производиться в сроки, установленные производителем техники. Использование качественных расходных материалов увеличивает надежность работы установки.

Важный совет касается правильного выбора грузозахватных приспособлений. Стропы должны соответствовать массе и форме поднимаемого груза. Угол между ветвями стропа влияет на нагрузку, приходящуюся на каждую ветвь. При увеличении угла нагрузка возрастает, что может привести к обрыву. Рекомендуется использовать четырехветвевые стропы для грузов сложной формы, обеспечивающие более равномерное распределение усилий.

Эксперты обращают внимание на необходимость постоянного контроля погодных условий. Работа кран-манипулятора при сильном ветре, грозе или гололеде создает дополнительные риски. Скорость ветра более пятнадцати метров в секунду является основанием для прекращения работ. Дождь и снег ухудшают видимость и делают поверхности скользкими, увеличивая вероятность несчастных случаев. Безопасность людей всегда важнее производственных планов.

Мнение водителей

Операторы с большим стажем работы отмечают важность спокойного и внимательного подхода к выполнению операций. Спешка и невнимательность становятся причиной большинства аварий при эксплуатации крано-манипуляторного оборудования. Каждое движение должно быть продуманным и контролируемым. Связь со стропальщиками поддерживается постоянно, используются стандартные сигналы и радиосвязь для координации действий.

Опытные машинисты рекомендуют постоянно повышать квалификацию, изучать новые модели техники и современные методы работы. Участие в тренингах и семинарах по безопасности помогает избежать типичных ошибок. Обмен опытом с коллегами позволяет узнать о практических приемах работы в сложных условиях. Профессионализм оператора напрямую влияет на безопасность и производительность работ.

Заключение

Безопасная эксплуатация крано-манипуляторной установки требует комплексного подхода, включающего качественную подготовку техники, строгое соблюдение правил безопасности и профессионализм оператора. Знание технических характеристик оборудования, правильная последовательность выполнения операций и своевременное обслуживание обеспечивают надежную работу крана-манипулятора на протяжении всего срока службы. Соблюдение этих рекомендаций минимизирует риски аварий и создает безопасные условия труда для всех участников производственного процесса.
