Крано-манипуляторные установки представляют собой сложные технические системы, состоящие из множества взаимосвязанных узлов и механизмов. В процессе эксплуатации КМУ подвергается значительным нагрузкам, что неизбежно приводит к износу компонентов и возникновению различных неисправностей. Понимание основных причин поломок позволяет операторам своевременно выявлять проблемы и предпринимать необходимые меры для их устранения.
Статистика сервисных центров показывает, что большинство неисправностей КМУ связано с нарушением правил эксплуатации и несвоевременным техническим обслуживанием. Профилактические мероприятия и правильная эксплуатация манипулятора могут существенно продлить срок службы оборудования и снизить затраты на ремонт.
Знание типичных неисправностей и их признаков помогает операторам своевременно обращаться к специалистам и избегать серьезных поломок. Раннее выявление проблем позволяет провести ремонт с минимальными затратами и предотвратить выход из строя дорогостоящих компонентов системы.
Основные причины поломок КМУ
Нарушения правил эксплуатации
Неправильная эксплуатация КМУ является основной причиной преждевременного выхода из строя компонентов манипулятора. Превышение допустимой грузоподъемности создает чрезмерные нагрузки на все элементы системы, что приводит к ускоренному износу подшипников, деформации металлических конструкций и повреждению гидравлических компонентов.
Работа при экстремальных температурах без соответствующей подготовки техники становится распространенной причиной поломок. Использование КМУ в зимний период с загустевшим гидравлическим маслом приводит к повышенным нагрузкам на насосное оборудование и может вызвать серьезные повреждения гидросистемы.
Неквалифицированное управление манипулятором часто становится причиной механических повреждений. Резкие движения стрелы, работа с максимальными нагрузками на предельных вылетах и неправильная установка аутригеров создают аварийные ситуации, которые могут привести к разрушению узлов крана.
Игнорирование предупреждающих сигналов и индикаторов приводит к прогрессированию неисправностей. Продолжение работы при появлении посторонних шумов, утечек рабочих жидкостей или нестабильной работе механизмов может привести к катастрофическому отказу всей системы.
Естественный износ компонентов
Естественный износ является неизбежным процессом при эксплуатации любого механического оборудования. В КМУ наиболее подвержены износу движущиеся части - подшипники поворотной колонны, пальцы шарниров стрелы, уплотнения гидроцилиндров и рабочие поверхности гидравлических насосов.
Интенсивность износа зависит от условий эксплуатации манипулятора. Работа в запыленной среде ускоряет деградацию уплотнительных элементов и подшипников. Частые циклы нагружения при подъеме тяжелых грузов сокращают ресурс металлических конструкций и сварных соединений.
Качество используемых материалов и запасных частей существенно влияет на скорость износа компонентов. Применение неоригинальных деталей сомнительного качества может привести к преждевременному выходу из строя узлов и необходимости внеплановых ремонтов.
Агрессивные условия эксплуатации ускоряют коррозионные процессы в металлических элементах конструкции. Работа вблизи морского побережья, химических производств или в условиях повышенной влажности требует дополнительных мер защиты и более частого обслуживания техники.
Некачественное обслуживание
Нарушение регламента технического обслуживания является одной из основных причин поломок КМУ. Несвоевременная замена масла и фильтров в гидравлической системе приводит к загрязнению рабочей жидкости и ускоренному износу прецизионных пар насосов и клапанов.
Использование неподходящих смазочных материалов может вызвать серьезные проблемы в работе механизмов. Применение масла неправильной вязкости или с несоответствующими присадками приводит к нарушению режимов смазки и преждевременному износу трущихся поверхностей.
Неквалифицированное проведение ремонтных работ часто становится источником новых проблем. Нарушение моментов затяжки болтовых соединений, неправильная установка уплотнений или использование некачественных запчастей может привести к более серьезным поломкам.
Отсутствие регулярного визуального контроля состояния техники не позволяет своевременно выявить развивающиеся неисправности. Простой ежедневный осмотр КМУ может предотвратить многие серьезные поломки и существенно снизить затраты на ремонт.
Частые неисправности по узлам
Гидравлические проблемы
Гидравлическая система КМУ является наиболее сложным и ответственным узлом, от которого зависит работоспособность всего манипулятора. Загрязнение гидравлического масла продуктами износа приводит к ускоренной деградации всех компонентов системы. Абразивные частицы вызывают задиры на рабочих поверхностях насосов, клапанов и цилиндров.
Нарушение работы гидрораспределителя проявляется в виде нестабильной работы исполнительных механизмов, рывков при движении стрелы и невозможности точного позиционирования груза. Причинами таких неисправностей могут быть износ золотников, засорение каналов или повреждение управляющих электромагнитов.
Поломка гидронасоса является одной из самых серьезных и дорогостоящих неисправностей КМУ. Признаками износа насоса служат снижение рабочего давления в системе, повышенный шум при работе и появление металлических частиц в масле. Причина поломки часто кроется в использовании загрязненного масла или работе системы с превышением номинальных параметров.
Загустевание гидравлического масла при низких температурах создает дополнительные нагрузки на все компоненты системы. Холодное масло плохо прокачивается насосом, что может привести к кавитации и повреждению рабочих элементов. Использование неподходящих по температурным характеристикам масел усугубляет проблему.
Чрезмерное сжатие силовой пружины предохранительного клапана может привести к работе системы при опасно высоких давлениях. Это создает риск разрушения гидравлических магистралей и может стать причиной серьезной аварии с травмированием персонала.
Засорение гидромотора поворотной колонны приводит к медленному или заблокированному вращению манипулятора. Загрязнения попадают в систему через поврежденные уплотнения или некачественные фильтры, постепенно накапливаясь в узких каналах гидромотора.
Механические неисправности
Подшипники и передачи редукторов КМУ подвергаются значительным нагрузкам и требуют постоянного внимания. Признаками поломки подшипников служат повышенный шум при работе, вибрация механизмов и появление люфтов в соединениях. Недостаточная смазка или попадание загрязнений ускоряет износ подшипниковых узлов.
Лебедка КМУ может выйти из строя по различным причинам. Износ тормозных дисков приводит к невозможности удержания груза, что создает аварийную ситуацию. Повреждение троса или его неправильная намотка может заблокировать механизм подъема и привести к поломке редуктора лебедки.
Деформация элементов стрелы происходит при превышении допустимых нагрузок или в результате динамических воздействий. Трещины в сварных швах развиваются постепенно и могут привести к разрушению конструкции. Регулярный контроль состояния металлоконструкций является обязательным элементом технического обслуживания.
Износ пальцев и втулок шарниров приводит к появлению люфтов и снижению точности позиционирования. Попадание влаги и грязи в сочленения ускоряет коррозионные процессы и требует более частой замены изнашиваемых элементов.
Электрические неполадки
Электрическая система КМУ обеспечивает управление гидравлическими клапанами и контроль параметров работы. Повреждение проводки часто происходит в результате механических воздействий или воздействия агрессивной среды. Нарушение изоляции может привести к короткому замыканию и выходу из строя управляющей электроники.
Неисправности датчиков давления и положения приводят к неправильной работе системы ограничения грузового момента. Это создает риск опрокидывания крана при работе с тяжелыми грузами на больших вылетах. Регулярная калибровка и проверка датчиков является критически важной процедурой.
Выход из строя электромагнитных клапанов проявляется в виде заедания или некорректной работы отдельных функций манипулятора. Причинами могут быть загрязнение клапанов, повреждение обмоток или проблемы с электропитанием.
Коррозия контактов и соединений особенно актуальна при эксплуатации КМУ в условиях повышенной влажности. Плохой контакт приводит к нестабильной работе электрических цепей и может стать причиной отказа системы управления.
Причины медленной работы КМУ
Снижение производительности
Причины медленной работы КМУ часто связаны с деградацией гидравлической системы и снижением ее производительности. Основной причиной становится падение давления в гидросистеме из-за износа насосного оборудования или внутренних утечек в гидроцилиндрах и клапанах.
Засорение фильтров гидравлической системы создает дополнительное сопротивление потоку рабочей жидкости, что приводит к снижению скорости работы исполнительных механизмов. Загрязненные фильтры также могут стать причиной кавитации в насосе и его преждевременного выхода из строя.
Использование масла неподходящей вязкости влияет на производительность гидравлической системы. Слишком густое масло создает дополнительные потери на трение, а чрезмерно жидкое не обеспечивает необходимого уплотнения и приводит к внутренним утечкам.

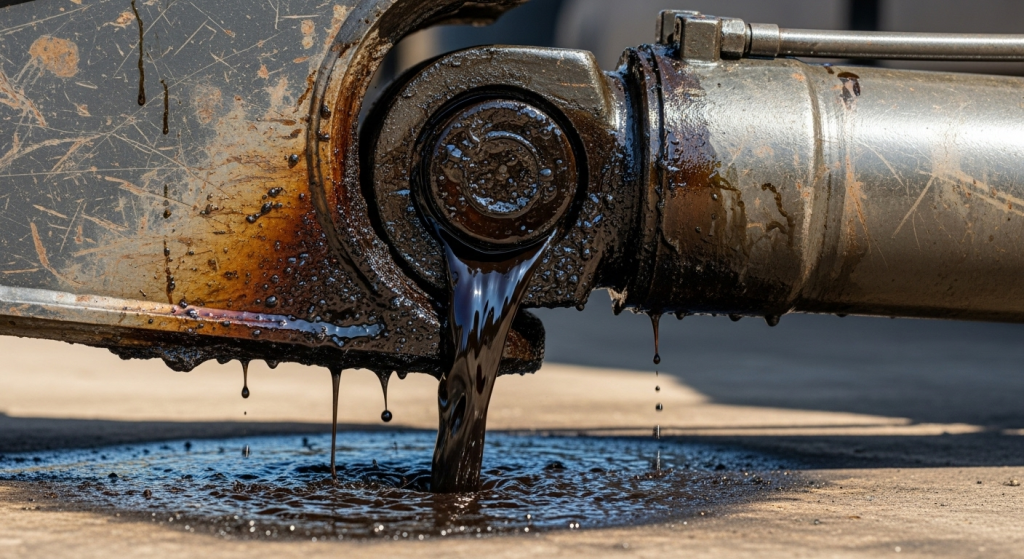

Износ уплотнений в гидроцилиндрах стрелы приводит к перетечкам рабочей жидкости между полостями, что существенно снижает эффективность работы механизмов. Медленное опускание стрелы под собственным весом является характерным признаком такой неисправности.
Факторы, влияющие на скорость
Температура окружающей среды существенно влияет на скорость работы КМУ. При низких температурах гидравлическое масло становится более вязким, что замедляет работу всех механизмов. Использование всесезонных масел и предварительный прогрев системы помогают минимизировать эти эффекты.

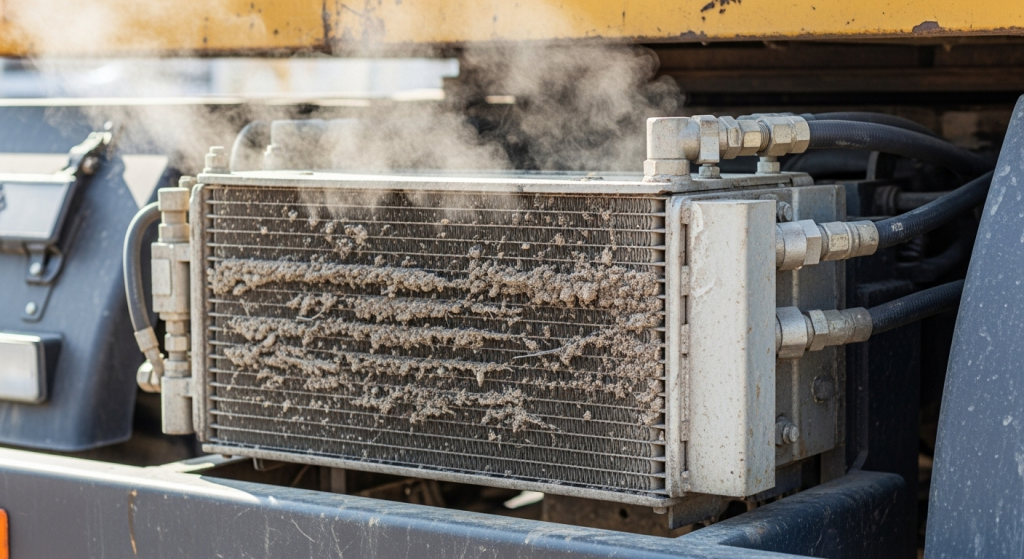

Состояние системы охлаждения гидравлики критически важно для поддержания нормальной скорости работы. Засорение радиатора или неисправность вентилятора приводит к перегреву масла и снижению его вязкости, что негативно сказывается на работе всей системы.
Настройка предохранительных клапанов влияет на максимальное давление в системе и, соответственно, на скорость работы механизмов. Неправильная регулировка может ограничить производительность КМУ или создать опасность превышения допустимых нагрузок.
Техническое состояние двигателя базового шасси также влияет на работу манипулятора. Недостаточная мощность или неисправности в системе отбора мощности могут стать причиной медленной работы всех функций КМУ.
Профилактика поломок
Правильный уход за КМУ
Как правильно ухаживать за КМУ, чтобы предотвратить поломки, должен знать каждый оператор. Ежедневный визуальный осмотр техники перед началом работы позволяет выявить внешние повреждения, утечки рабочих жидкостей и другие видимые неисправности. Особое внимание следует уделять состоянию гидравлических шлангов, креплений и сварных швов.
Контроль уровня масла в гидравлическом баке должен проводиться регулярно, особенно перед выполнением ответственных работ. Недостаток рабочей жидкости может привести к завоздушиванию системы и серьезным повреждениям насосного оборудования.
Своевременная очистка КМУ от грязи и пыли продлевает срок службы всех компонентов. Особенно важно поддерживать в чистоте радиатор системы охлаждения гидравлики и воздушные фильтры. Загрязнения нарушают теплообмен и могут привести к перегреву системы.
Правильное хранение техники в нерабочее время включает установку всех механизмов в транспортное положение, слив конденсата из пневматической системы и защиту открытых поверхностей от коррозии. При длительном простое рекомендуется периодически прогревать гидравлическую систему.
Регулярное техническое обслуживание
Регулярное обслуживание КМУ является ключевым фактором предотвращения серьезных поломок. Замена гидравлического масла должна производиться строго по регламенту, установленному производителем. Использование качественных масел и фильтров гарантирует надежную работу всей гидросистемы.
Проверка и регулировка механизмов должна выполняться квалифицированными специалистами с использованием специального оборудования. Неправильная настройка клапанов или неточная регулировка системы ограничения момента может привести к аварийным ситуациям.

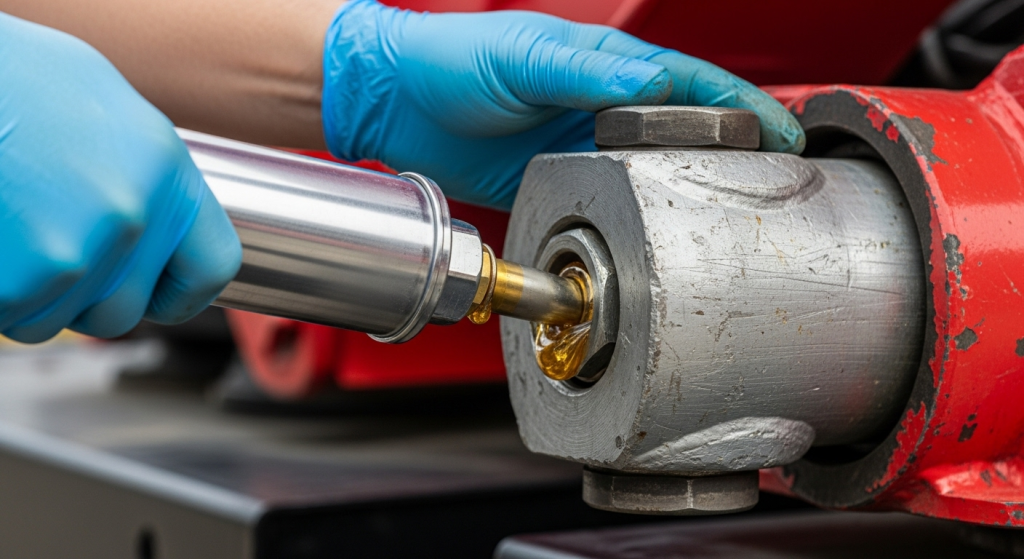

Смазка всех точек, указанных в руководстве по эксплуатации, должна производиться с установленной периодичностью. Недостаток смазки является одной из основных причин преждевременного износа подшипников и других трущихся деталей.
Диагностика электронных систем требует специального оборудования и знаний. Регулярная проверка датчиков, калибровка системы и обновление программного обеспечения помогают поддерживать КМУ в исправном состоянии и предотвращать сбои в работе.
Практический опыт
Отзывы операторов
Виктор, оператор КМУ Kanglir с 12-летним стажем: "За годы работы понял - главное не экономить на масле и обслуживании. Раньше пытался продлить интервалы замены, думал сэкономлю. В итоге поменял гидронасос за 400 тысяч. Теперь строго по регламенту меняю все расходники, техника работает без сбоев."
Андрей, механик автопарка: "Самые частые поломки у нас - это износ уплотнений в цилиндрах стрелы. Водители не всегда аккуратно работают, особенно с тяжелыми грузами. Приходится менять манжеты каждые 2-3 тысячи моточасов. Главное - сразу устранять даже мелкие подтекания."
Сергей, владелец строительной компании в Москве: "У нас в парке 8 КМУ разных марок. Заметил, что техника, которая работает на стройках в городе, ломается чаще из-за пыли и грязи. Пришлось чаще менять фильтры и промывать радиаторы. Зато загородные машины служат дольше."
Михаил, оператор-универсал: "Работаю на разной технике - DongYang, отечественные КМУ. Каждая марка имеет свои слабые места. У корейских кранов чувствительная электроника, у наших - быстрее изнашиваются подшипники. Но всех объединяет одно - без нормального обслуживания долго не проработают."
Дмитрий, начальник сервисной службы: "Ведем статистику поломок по всем машинам. 70% обращений можно было бы избежать правильной эксплуатацией. Особенно часто привозят технику после работы в зимний период - не прогрели как следует, начали грузить, вот и проблемы с гидравликой."
Рекомендации экспертов
По мнению начальника ОТК ГК ЗАВГАР Нияза Ахунова, профилактика поломок КМУ должна начинаться с правильного обучения операторов: "Многие проблемы возникают из-за неумелого обращения с техникой. Оператор должен понимать принципы работы манипулятора и знать пределы его возможностей."
"Особое внимание следует уделять качеству расходных материалов, - подчеркивает эксперт. - Экономия на масле и фильтрах приводит к многократно большим затратам на ремонт. Мы регулярно видим КМУ с полностью разрушенными гидросистемами из-за использования некачественного масла."
Специалист рекомендует ведение подробного журнала технического состояния каждой машины: "Фиксация всех выполненных работ, замеченных неисправностей и условий эксплуатации помогает прогнозировать проблемы и планировать обслуживание. Это особенно важно для коммерческого транспорта."
"Современные КМУ оснащаются сложными электронными системами, которые требуют специальных знаний для диагностики, - отмечает Ахунов. - Попытки самостоятельного ремонта электроники часто приводят к еще большим повреждениям. Лучше сразу обращаться к квалифицированным специалистам."
Заключение
Понимание основных причин поломок КМУ является ключом к эффективной эксплуатации крано-манипуляторного оборудования. Большинство неисправностей можно предотвратить соблюдением правил эксплуатации, своевременным техническим обслуживанием и использованием качественных расходных материалов.
Инвестиции в профилактическое обслуживание и обучение персонала многократно окупаются снижением затрат на ремонт и увеличением производительности техники. Современные КМУ при правильной эксплуатации могут служить десятилетиями, обеспечивая надежную и безопасную работу.
Регулярный мониторинг технического состояния, своевременное устранение выявленных неисправностей и строгое соблюдение регламента обслуживания - основа долговечной и безотказной работы крано-манипуляторных установок в любых условиях эксплуатации.
Часто задаваемые вопросы
Наиболее распространенными являются износ уплотнений гидроцилиндров, засорение фильтров гидросистемы, поломки подшипников поворотной колонны и износ пальцев шарниров стрелы.
Основные причины - падение давления в гидросистеме, засорение фильтров, использование загустевшего масла, износ насосного оборудования или внутренние утечки в гидроцилиндрах.
Периодичность замены зависит от интенсивности эксплуатации и условий работы, обычно составляет 250-500 моточасов или раз в 6-12 месяцев согласно регламенту производителя.
Да, но требуется использование зимних сортов масла, предварительный прогрев гидросистемы и соблюдение особых правил эксплуатации при низких температурах.
Необходимо немедленно прекратить работу, определить источник утечки и обратиться к специалистам. Продолжение эксплуатации может привести к серьезным поломкам.
