Оценка качества и аттестация КМУ

Крано-манипуляторные установки относятся к опасным производственным объектам, эксплуатация которых требует обязательного контроля технического состояния и соответствия требованиям промышленной безопасности. Оценка качества и аттестация КМУ представляют собой комплекс мероприятий, направленных на подтверждение работоспособности оборудования и допуска к безопасной эксплуатации. Понимание процедур освидетельствования необходимо владельцам техники и специалистам, обслуживающим подъемные механизмы.

Что такое техническое освидетельствование?

Техническое освидетельствование крано-манипуляторных установок представляет собой комплекс проверок технического состояния оборудования, проводимых специалистами для подтверждения безопасности дальнейшей эксплуатации. Процедура включает визуальный осмотр металлоконструкций, проверку работоспособности механизмов управления, испытания под нагрузкой и оформление соответствующей документации. Освидетельствование проводится в установленные сроки согласно требованиям нормативных документов.

Первичное освидетельствование выполняется перед вводом нового крана-манипулятора в эксплуатацию или после монтажа на новом месте установки. Специалисты проверяют соответствие фактических характеристик паспортным данным, комплектность документации, наличие предохранительных устройств и средств безопасности. Проводятся статические и динамические испытания для подтверждения грузоподъемности и работоспособности всех механизмов.

Периодическое освидетельствование осуществляется не реже одного раза в двенадцать месяцев в течение всего срока эксплуатации оборудования. Проверяется техническое состояние металлоконструкций, механизмов, систем управления и безопасности. Выявленные дефекты должны быть устранены до допуска установки к работе. Результаты оформляются актом технического освидетельствования с указанием срока следующей проверки.

Внеочередное освидетельствование назначается после капитального ремонта с заменой несущих элементов конструкции, после аварийной ситуации, при выявлении серьезных дефектов или после длительного простоя более одного года. Объем проверок определяется в зависимости от характера выполненных работ или произошедшей ситуации. Такое освидетельствование гарантирует безопасность оборудования после значительных изменений.

Значение экспертизы промышленной безопасности

Экспертиза промышленной безопасности крано-манипуляторных установок проводится независимыми организациями, имеющими соответствующую аттестацию в области безопасности подъемных сооружений. Целью экспертизы является оценка соответствия технического состояния оборудования требованиям промышленной безопасности и определение возможности его дальнейшей эксплуатации. Заключение эксперта имеет юридическую силу и является основанием для принятия решения о допуске к работе.

Обязательность проведения экспертизы установлена для случаев истечения срока службы оборудования, указанного производителем. Если владелец планирует продолжить эксплуатацию крана-манипулятора после окончания нормативного срока, необходимо провести экспертизу и получить положительное заключение о возможности продления срока службы. Это позволяет легально использовать технику при условии её удовлетворительного технического состояния.

Экспертиза также требуется при отсутствии документации на оборудование, изменении конструкции или назначения крана-манипулятора, после реконструкции или модернизации. Эксперты проводят всестороннее обследование с применением методов неразрушающего контроля, расчетов прочности, испытаний. На основании полученных результатов определяется фактическое состояние и остаточный ресурс элементов конструкции.

Организации, проводящие экспертизу, должны иметь лицензию Ростехнадзора на осуществление данного вида деятельности. Эксперты проходят специальную подготовку и аттестацию, подтверждая свою квалификацию в области безопасности подъемных механизмов. Использование современного испытательного оборудования и методик обеспечивает объективность оценки технического состояния крано-манипуляторных установок.

Классификация кранов-манипуляторов по типу конструкции

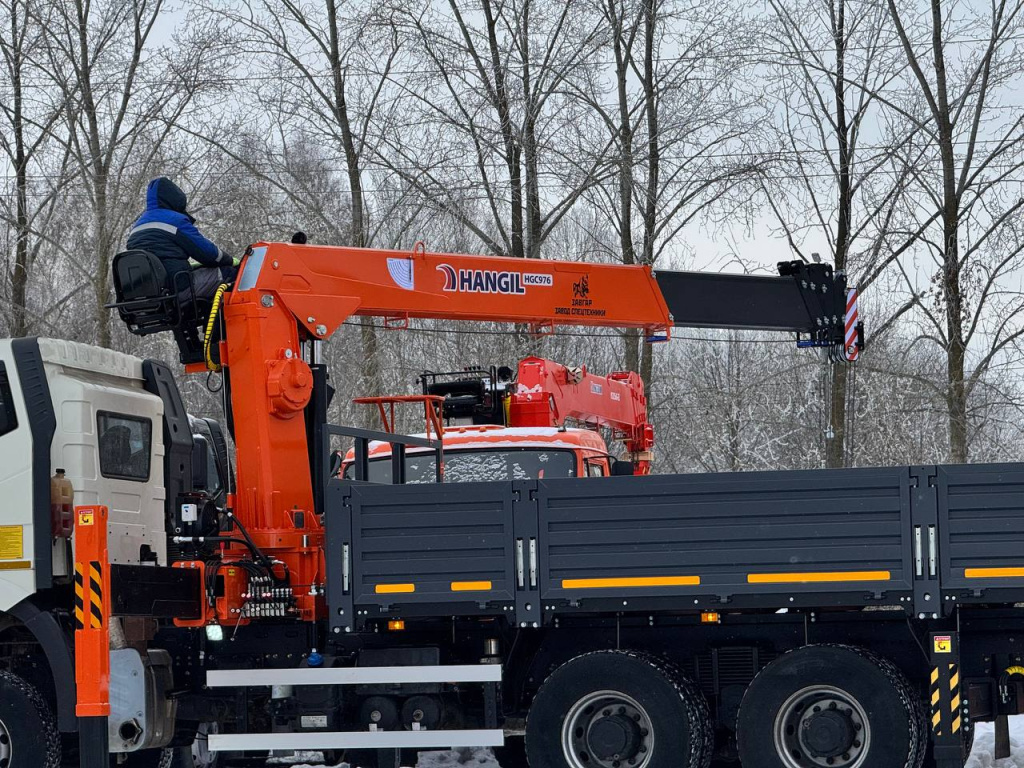

Крано-манипуляторные установки классифицируются по типу стрелы на шарнирно-сочлененные и телескопические. Первый типа манипуляторов имеет несколько секций, соединенных шарнирами, что обеспечивает компактность в сложенном состоянии и возможность работы в стесненных условиях. Телескопические конструкции используют выдвижные секции для изменения вылета стрелы, обеспечивая большую грузоподъемность на максимальном вылете.

По способу установки различают манипуляторы, смонтированные за кабиной автомобиля, и установки, размещенные в задней части платформы. Расположение за кабиной оставляет свободной всю площадь грузовой платформы для размещения груза. Задняя установка позволяет работать с бортовой платформы, удобна для погрузочно-разгрузочных операций.

Грузоподъемность крано-манипуляторных установок варьируется от одной до тридцати тонн при минимальном вылете стрелы. Легкие манипуляторы грузоподъемностью до трех тонн применяются на малотоннажных грузовиках для перевозки и разгрузки негабаритных грузов. Средний класс от трех до десяти тонн наиболее распространен на коммерческом транспорте. Тяжелые установки используются на специализированной технике для строительства и промышленности.

Системы управления подразделяются на гидравлические, электрогидравлические и с дистанционным радиоуправлением. Гидравлическое управление обеспечивает плавность движений и надежность работы. Электрогидравлические системы позволяют реализовать дополнительные функции безопасности и автоматического контроля. Радиоуправление повышает безопасность, позволяя оператору находиться на расстоянии от зоны перемещения груза.

Преимущества и недостатки крана-манипулятора

Универсальность применения является главным преимуществом крано-манипуляторных установок. Один автомобиль объединяет функции транспортного средства и подъемного механизма, что снижает затраты на логистику и погрузочно-разгрузочные работы. Отпадает необходимость в дополнительной технике на объекте для разгрузки материалов. Мобильность позволяет оперативно перемещаться между объектами в течение рабочего дня.

Экономическая эффективность достигается за счет сокращения времени выполнения операций и снижения трудозатрат. Один водитель с помощником могут выполнить работу, для которой ранее требовалась бригада грузчиков и отдельный кран. Быстрая окупаемость оборудования делает приобретение крано-манипулятора выгодным вложением для транспортных и строительных компаний.

Компактность в транспортном положении позволяет эксплуатировать автомобили с манипуляторами в условиях городской застройки, на узких улицах и стесненных площадках. Маневренность современных шасси в сочетании с возможностью работы манипулятора обеспечивает доступ к труднодоступным местам установки груза. Выносные опоры создают устойчивую платформу для безопасной работы.

К недостаткам относится высокая стоимость приобретения и обслуживания оборудования. Сложная гидравлическая система требует квалифицированного технического обслуживания и использования качественных расходных материалов. Ремонт манипулятора может быть дорогостоящим при выходе из строя основных узлов. Необходимость периодического освидетельствования и аттестации создает дополнительные эксплуатационные расходы.

Ограничения по грузоподъемности и вылету стрелы определяют область применения конкретной модели манипулятора. Для работы с тяжелыми или крупногабаритными грузами может потребоваться более мощная установка. Зависимость грузоподъемности от вылета требует точного расчета возможности выполнения конкретной операции.

Процедура технического освидетельствования

Подготовка к освидетельствованию начинается с уведомления владельцем оборудования специализированной организации о необходимости проведения проверки. Подается заявка с указанием модели манипулятора, регистрационного номера, места установки и характера требуемого освидетельствования. Организация назначает дату и направляет специалистов для проведения работ.

Визуальный осмотр металлоконструкций выявляет видимые дефекты - трещины, деформации, коррозионные повреждения, состояние сварных швов и болтовых соединений. Особое внимание уделяется местам концентрации напряжений - шарнирным соединениям секций стрелы, креплению гидроцилиндров, опорной колонне. Обнаруженные дефекты фиксируются в протоколе осмотра с указанием их расположения и характера.

Проверка работоспособности механизмов включает испытание всех движений манипулятора без нагрузки. Проверяется плавность подъема и опускания стрелы, выдвижение телескопических секций, поворот колонны, работа лебедки. Контролируется отсутствие посторонних звуков, заеданий, чрезмерных люфтов в соединениях. Испытываются системы управления, предохранительные устройства, ограничители грузоподъемности.

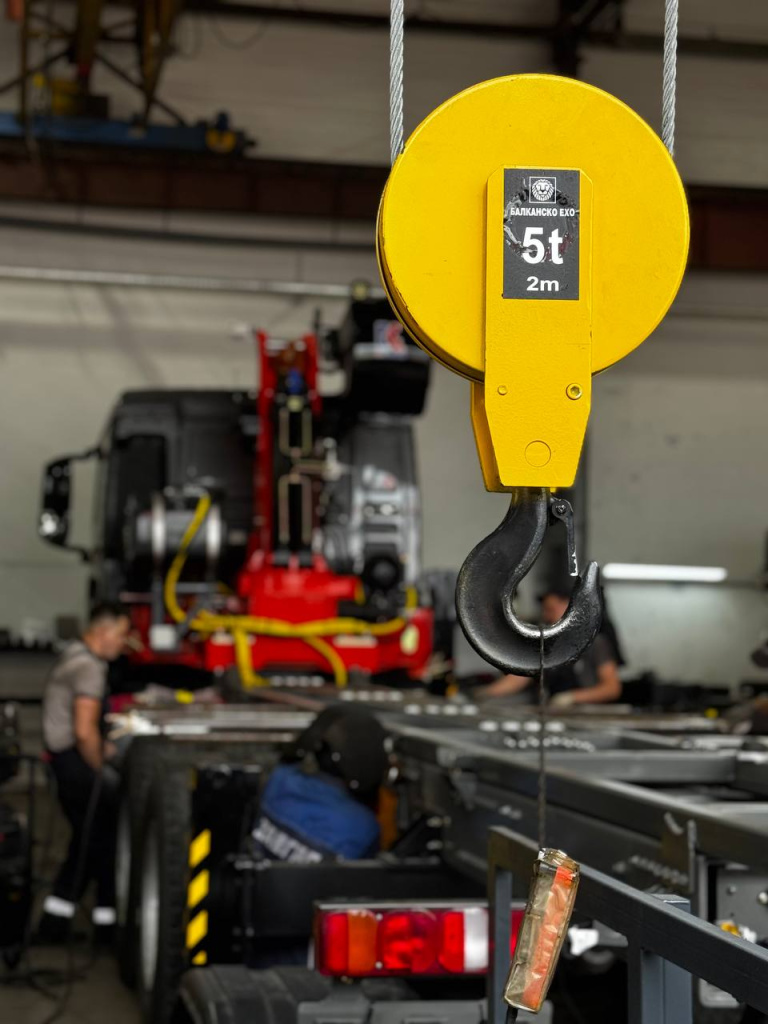

Статические испытания проводятся с грузом, масса которого превышает номинальную грузоподъемность на двадцать пять процентов. Груз подвешивается на расстоянии не менее 200 миллиметров от земли и удерживается в поднятом положении в течение десяти минут. Контролируется отсутствие остаточных деформаций металлоконструкций, провисания стрелы, утечек масла из гидросистемы. После статических испытаний производится повторный осмотр ответственных элементов.

Динамические испытания выполняются с грузом, превышающим номинальную грузоподъемность на десять процентов. Груз поднимается, опускается, перемещается по всем возможным траекториям движения манипулятора. Проверяется работа тормозных устройств, плавность управления, точность позиционирования. Испытания подтверждают работоспособность оборудования в условиях, приближенных к эксплуатационным.

Заключение эксперта по результатам экспертизы

Заключение экспертизы промышленной безопасности является документом, подтверждающим соответствие или несоответствие крано-манипуляторной установки требованиям безопасности. В положительном заключении указывается возможность дальнейшей эксплуатации оборудования с определением срока до следующей экспертизы или освидетельствования. Отрицательное заключение содержит перечень выявленных дефектов и несоответствий, требующих устранения.

Структура заключения включает общие сведения об объекте экспертизы - модель, заводской номер, год изготовления, владельца и место установки. Описывается объем проведенных работ, примененные методы контроля и испытаний. Приводятся результаты визуального осмотра, инструментального контроля, расчетов прочности, статических и динамических испытаний.

Выводы эксперта содержат оценку технического состояния основных элементов конструкции - металлоконструкций стрелы, гидроцилиндров, опорной колонны, механизмов, систем управления и безопасности. Указывается степень износа, наличие дефектов, соответствие фактических параметров расчетным значениям. Определяется остаточный ресурс наиболее нагруженных элементов.

Рекомендации по дальнейшей эксплуатации могут включать ограничения по грузоподъемности, режиму работы, необходимость проведения ремонта или замены изношенных элементов. Устанавливается срок действия заключения и периодичность последующих проверок. Документ подписывается экспертом с указанием квалификационного аттестата и заверяется печатью организации.

Вопросы, которые могут быть поставлены перед экспертом

Определение возможности продления срока службы крано-манипуляторной установки после истечения нормативного срока является наиболее частым вопросом экспертизы. Эксперт оценивает фактическое техническое состояние, степень износа элементов, наличие необратимых повреждений. На основании расчетов остаточного ресурса определяется возможный срок продления эксплуатации с учетом планируемых режимов работы.

Оценка соответствия манипулятора требованиям безопасности после реконструкции или модернизации требует анализа внесенных изменений в конструкцию. Эксперт проверяет правильность выполненных расчетов, качество изготовления новых элементов, надежность соединений. Определяется соответствие модернизированного оборудования действующим нормативным документам и правилам безопасности.

Установление причин аварийной ситуации или повреждения оборудования помогает предотвратить повторение инцидента. Эксперт анализирует обстоятельства происшествия, техническое состояние элементов конструкции, режим работы на момент аварии. Выявляются факторы, способствующие повреждению - превышение нагрузки, нарушение правил эксплуатации, скрытые дефекты материала.

Определение фактической грузоподъемности манипулятора необходимо при отсутствии или утрате паспортных данных. Эксперт проводит расчеты прочности элементов конструкции, испытания под нагрузкой с постепенным увеличением массы груза. Устанавливается безопасная грузоподъемность с учетом коэффициента запаса прочности, которая может отличаться от первоначальной из-за износа или изменений в конструкции.

Методические рекомендации по экспертному обследованию

Методика проведения экспертизы крано-манипуляторных установок разработана в соответствии с требованиями Ростехнадзора и стандартов безопасности. Документ устанавливает последовательность действий эксперта, объем проверок, методы контроля технического состояния и критерии оценки результатов. Применение единой методики обеспечивает объективность и сопоставимость заключений различных экспертных организаций.

Визуальный контроль металлоконструкций начинается с очистки поверхностей от грязи, краски и коррозии в местах предполагаемых дефектов. Используется увеличительное стекло для обнаружения мелких трещин, измерительный инструмент для фиксации размеров дефектов. Составляется схема расположения выявленных повреждений с привязкой к элементам конструкции.

Методы неразрушающего контроля применяются для выявления скрытых дефектов в металле и сварных швах. Ультразвуковая дефектоскопия обнаруживает внутренние трещины и непровары в сварных соединениях. Магнитопорошковый контроль выявляет поверхностные и подповерхностные дефекты в ферромагнитных материалах. Капиллярная дефектоскопия используется для обнаружения трещин, открытых на поверхность.

Измерение геометрических параметров контролирует отсутствие остаточных деформаций элементов конструкции. Проверяется прямолинейность стрелы, параллельность секций, перпендикулярность осей вращения. Отклонения от проектных размеров могут указывать на перегрузки в прошлом или развитие усталостных повреждений. Значительные деформации являются основанием для запрета дальнейшей эксплуатации.

Испытание гидравлической системы включает проверку давления рабочей жидкости, герметичности соединений, работоспособности предохранительных клапанов. Манометр подключается к контрольным точкам системы для измерения давления в различных режимах работы. Значения должны соответствовать паспортным данным с учетом допустимых отклонений. Утечки масла указывают на износ уплотнений или повреждения гидролиний.

Аттестация и оценка качества КМУ

Аттестация крано-манипуляторного оборудования подтверждает соответствие изделия требованиям стандартов качества и безопасности. Процедура проводится аккредитованными испытательными лабораториями на основании программы испытаний, разработанной с учетом технических условий производителя. Положительные результаты испытаний являются основанием для выдачи сертификата соответствия продукции установленным требованиям.

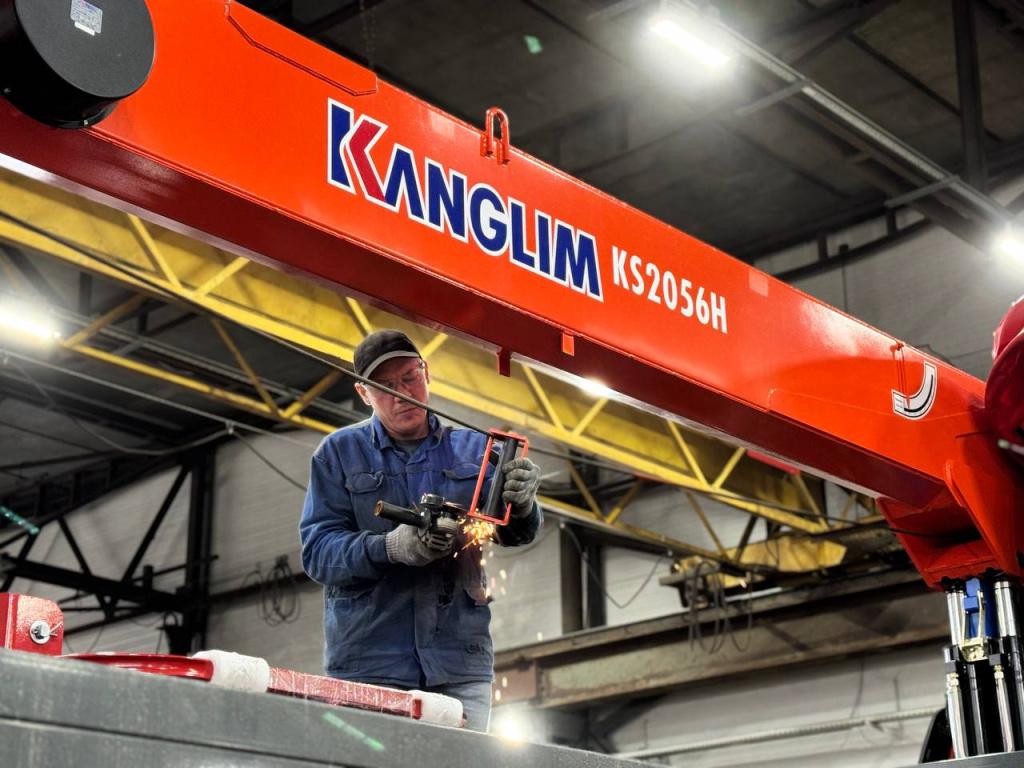

Оценка качества изготовления включает проверку применяемых материалов, качества сварных соединений, точности изготовления деталей, сборки узлов. Контролируется соблюдение технологии производства, наличие необходимой документации, маркировки изделий. Проверяется комплектность поставки, наличие паспорта с указанием технических характеристик и правил эксплуатации.

Испытательные стенды позволяют проверить работу манипулятора в контролируемых условиях с измерением всех важных параметров. Регистрируются усилия в гидроцилиндрах, давление в системе, скорости движений, точность позиционирования. Данные сравниваются с заявленными характеристиками для подтверждения соответствия. Испытания на надежность включают циклические нагрузки для оценки ресурса элементов конструкции.

Контроль качества в процессе эксплуатации осуществляется владельцем оборудования через систему технического обслуживания и ремонта. Регулярные осмотры, своевременная замена изношенных деталей, правильная эксплуатация поддерживают оборудование в работоспособном состоянии. Ведение документации по обслуживанию помогает отслеживать техническое состояние и планировать ремонты.

Обучение и повышение квалификации операторов кранов-манипуляторов

Обучение операторов крано-манипуляторных установок является обязательным требованием для допуска к самостоятельной работе. Программа включает теоретический курс по устройству оборудования, правилам безопасной эксплуатации, нормативным документам. Практические занятия проводятся на учебных площадках под руководством инструктора с отработкой всех видов операций.

Первичное обучение проходят лица, не имеющие опыта работы на подобном оборудовании. Курс длится от двух до четырех недель в зависимости от программы учебного центра. Обучающиеся изучают конструкцию манипулятора, системы управления, технологию выполнения погрузочно-разгрузочных работ, способы строповки грузов. Особое внимание уделяется правилам безопасности и действиям в аварийных ситуациях.

Повышение квалификации проводится для операторов, имеющих опыт работы, с периодичностью один раз в пять лет. Программа включает изучение новых требований нормативных документов, современных технологий, обмен опытом между специалистами. Практические занятия направлены на совершенствование навыков управления и отработку сложных операций.

Аттестация операторов проверяет знания правил безопасной эксплуатации, устройства оборудования, умение выполнять работы в соответствии с требованиями. Экзамен включает теоретическую часть в форме тестирования и практическую проверку навыков управления манипулятором. Успешно прошедшим аттестацию выдается удостоверение с правом работы на крано-манипуляторных установках определенного типа.

Нормативные документы и изменения в законодательстве

Федеральные нормы и правила в области промышленной безопасности устанавливают требования к устройству, эксплуатации и техническому освидетельствованию подъемных сооружений, включая крано-манипуляторные установки. Документы регулярно пересматриваются с учетом развития технологий и накопленного опыта эксплуатации. Владельцы оборудования обязаны следить за изменениями законодательства и приводить свою деятельность в соответствие с новыми требованиями.

Государственные стандарты (ГОСТ) определяют технические требования к конструкции, материалам, методам испытаний крано-манипуляторного оборудования. Стандарты являются основой для проектирования, производства и оценки соответствия продукции. Применение гармонизированных с международными нормами стандартов обеспечивает конкурентоспособность отечественной техники на мировом рынке.

Правила устройства и безопасной эксплуатации грузоподъемных кранов содержат конкретные требования к организации работ, подготовке персонала, техническому обслуживанию. Документ обязателен для применения всеми организациями, эксплуатирующими подъемное оборудование. Соблюдение правил обеспечивает безопасность работников и предотвращает аварийные ситуации.

Изменения в законодательстве публикуются на официальных сайтах государственных органов и в специализированных изданиях. Переходный период для внедрения новых требований позволяет организациям подготовиться и привести оборудование в соответствие. Ответственность за несоблюдение требований безопасности предусмотрена административным и уголовным законодательством.

Советы эксперта

Специалисты рекомендуют не откладывать техническое освидетельствование до последнего момента перед истечением срока предыдущего акта. Своевременное обращение в экспертную организацию позволяет спланировать работы и при необходимости выполнить ремонт без простоя оборудования. Обнаружение серьезных дефектов на поздней стадии может потребовать значительного времени на устранение и привести к срыву производственных планов.

Ведение журнала технического обслуживания и ремонтов помогает контролировать состояние оборудования и демонстрирует ответственное отношение владельца к вопросам безопасности. Записи о выполненных работах, замененных деталях, результатах осмотров используются экспертами при оценке технического состояния. Полная документация облегчает прохождение освидетельствования и экспертизы.

Профилактическое обслуживание согласно рекомендациям производителя продлевает срок службы оборудования и снижает вероятность внезапных отказов. Регулярная замена масла в гидросистеме, смазка шарниров, проверка креплений, осмотр металлоконструкций предотвращают развитие дефектов. Затраты на обслуживание несопоставимы со стоимостью ремонта после серьезной поломки.

Обучение персонала правилам безопасной эксплуатации минимизирует риск повреждения оборудования из-за неправильного использования. Квалифицированный оператор знает возможности и ограничения манипулятора, соблюдает режимы нагрузки, замечает признаки возникающих неисправностей. Инвестиции в подготовку кадров окупаются снижением аварийности и продлением ресурса техники.

Отзывы клиентов

Владельцы транспортных компаний отмечают важность регулярного технического освидетельствования для поддержания парка крано-манипуляторной техники в рабочем состоянии. Своевременное выявление и устранение дефектов предотвращает серьезные поломки и дорогостоящий ремонт. Наличие действующих актов освидетельствования необходимо при заключении договоров с крупными заказчиками, предъявляющими высокие требования к безопасности.

Операторы манипуляторов подчеркивают значение качественного обучения и регулярного повышения квалификации. Знание устройства оборудования и правил безопасности помогает правильно эксплуатировать технику и избегать аварийных ситуаций. Многие отмечают, что практические навыки, полученные на курсах, значительно повышают производительность труда и уверенность при выполнении сложных операций.

Представители экспертных организаций рекомендуют владельцам оборудования не экономить на качестве обслуживания и использовать оригинальные запасные части. Применение неоригинальных компонентов сомнительного качества может привести к ускоренному износу и выходу из строя дорогостоящих узлов манипулятора. Документальное подтверждение использования качественных материалов облегчает прохождение экспертизы и освидетельствования.

Заключение

Оценка качества и аттестация крано-манипуляторных установок представляют собой необходимые процедуры, обеспечивающие безопасную эксплуатацию подъемного оборудования. Техническое освидетельствование и экспертиза промышленной безопасности выявляют дефекты, оценивают состояние конструкции и подтверждают соответствие требованиям нормативных документов. Своевременное проведение всех необходимых проверок, качественное техническое обслуживание и профессиональная подготовка операторов гарантируют долговечность оборудования и безопасность работ. Соблюдение установленных процедур является обязанностью владельца техники и условием законной эксплуатации крано-манипуляторов.
